Канализационный колодец: устройство, виды и назначение

Канализационный колодец элемент наружной канализационной сети, который обеспечивает доступ к трубопроводу для осмотра, прочистки и контроля работы системы. Его устанавливают в местах присоединений, изменения направления, уклона или диаметра труб, а также на прямых участках с нормативным интервалом, зависящим от диаметра трубопровода.

Если вы хотите смотреть онлайн видео по теме «Канализационный колодец» у нас на сайте, материалы помогут наглядно разобраться в конструкции, подключении труб и особенностях монтажа.

Для чего нужен канализационный колодец

Главная задача сделать подземную канализационную трассу доступной для контроля и обслуживания. Без таких точек доступа поиск засора, повреждения или проблемы с прохождением стоков становится значительно сложнее.

• осмотр состояния трубопровода;
• прочистка канализации;
• контроль движения сточных вод;
• соединение нескольких веток;
• изменение направления или уклона трассы;
• организация перепада высот между участками трубопровода.

На самотечных сетях смотровые колодцы предусматривают в местах присоединений и изменений параметров трубопровода. На прямых участках расстояние между ними определяется диаметром трубы. Например, для трубы 150 мм нормативное расстояние составляет 35 м, а для диаметра 200–450 мм 50 м.

Какие бывают канализационные колодцы

Тип выбирают не по внешнему виду, а по задаче, которую должна выполнять конструкция.

Смотровой колодец

Предназначен для контроля и обслуживания канализационной линии. Он особенно важен там, где трубопровод меняет направление, уклон или диаметр, а также при подключении боковых веток.

Поворотный колодец

Используется там, где канализационная трасса меняет направление. Внутри формируется лоток, обеспечивающий нормальное движение стоков через поворот.

Перепадный колодец

Применяется при заметной разнице высот между подводящей и отводящей трубами. Его конструкция должна обеспечить безопасное изменение отметки и скорости движения потока.

Узловой колодец

Устанавливается в точке соединения нескольких канализационных линий. Конфигурация лотка и количество патрубков зависят от схемы сети.

Из чего состоит канализационный колодец

Типовая конструкция включает корпус или шахту, рабочую часть с лотком, места подключения труб, горловину и люк. Конкретная конфигурация зависит от глубины заложения, диаметра труб и назначения сооружения.

• Корпус основная часть конструкции, находящаяся в грунте.
• Лоток направляет поток сточных вод между подключенными трубами.
• Патрубки обеспечивают присоединение трубопровода.
• Горловина обеспечивает переход к люку.
• Люк закрывает доступ к внутреннему пространству колодца.

Для канализационных сетей применяются железобетонные, полимерные и стеклокомпозитные конструкции; нормативы также предусматривают отдельные условия применения других материалов.

Бетонный или пластиковый колодец

Характеристика	Железобетонный	Полимерный
Прочность	Высокая	Зависит от конструкции и условий установки
Масса	Большая	Значительно меньше
Монтаж	Требует больше трудозатрат	Обычно проще
Герметичность	Зависит от конструкции и качества соединений	Высокая при правильно выполненном монтаже

Для конкретного объекта материал выбирают с учетом нагрузки на поверхность, глубины установки, грунтовых условий, диаметра труб и требований проекта. Поэтому универсального варианта, подходящего для любой канализации, нет.

Как правильно выбрать канализационный колодец

Сначала определяют схему канализации и точки, в которых необходим доступ к трубопроводу. После этого подбирают тип, диаметр, глубину и материал конструкции.

• назначение колодца;
• диаметр и количество подключаемых труб;
• глубина заложения;
• положение трубопровода и величина уклона;
• наличие поворотов и перепадов;
• нагрузка на участок, где располагается люк;
• грунтовые и гидрогеологические условия.

Размеры сооружения также связаны с диаметром труб. В действующей редакции СП 32.13330.2018 для трубопроводов диаметром до 600 мм приведено требование по минимальным размерам колодца в плане 1000 × 1000 мм, при больших диаметрах применяются другие размеры.

Монтаж и эксплуатация

Качественный монтаж начинается не с установки корпуса, а с подготовки трассы: определяются отметки труб, положение колодца, основание и схема подключения. После установки необходимо обеспечить устойчивость конструкции и герметичное соединение труб.

Особое внимание уделяют участкам с высоким уровнем грунтовых вод. Для некоторых конструкций требуется расчет устойчивости к всплытию и устройство мероприятий, препятствующих перемещению колодца. Такие требования прямо предусмотрены нормативной документацией для соответствующих конструкций.

В эксплуатации колодец периодически осматривают. При появлении медленного стока, подпора или повторяющихся засоров доступ через ревизионную точку позволяет быстрее определить проблемный участок и выполнить очистку.

Что важно увидеть в видео о канализационном колодце

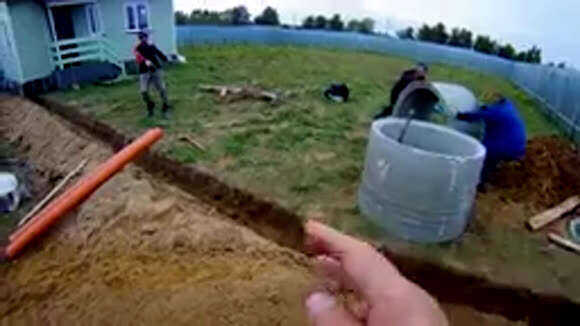

Видео особенно полезно для понимания практической стороны монтажа. При просмотре стоит обратить внимание не только на установку самого корпуса, но и на устройство основания, подключение труб, формирование лотка, герметизацию вводов и установку люка.

Именно эти детали определяют, насколько надежно колодец будет работать после засыпки грунтом. Ошибка, которую не видно после завершения работ, может проявиться уже при эксплуатации канализации.

FAQ

Обязательно ли устанавливать колодец на прямом участке канализации?

Не на каждом участке по одинаковому принципу. Нормативное расстояние между смотровыми колодцами зависит от диаметра трубопровода. Для трубы 150 мм указано 35 м, для труб 200–450 мм 50 м.

Где обязательно нужен смотровой колодец?

В частности, в местах присоединений, изменения направления, уклона и диаметра канализационного трубопровода.

Можно ли использовать пластиковый канализационный колодец?

Да. Полимерные материалы предусмотрены для смотровых колодцев наружных канализационных сетей наряду с железобетоном и стеклокомпозитными материалами.

Чем отличается перепадный колодец от обычного смотрового?

Перепадный предназначен для изменения высотной отметки трубопровода и организации перепада между подводящей и отводящей линиями. Смотровой прежде всего обеспечивает доступ к сети для контроля и обслуживания.

Можно ли сделать канализационный колодец самостоятельно?

Технически это возможно, но конструкцию следует подбирать с учетом схемы сети, глубины, диаметра труб, нагрузки на поверхность и грунтовых условий. Для сложной наружной сети правильнее ориентироваться на проектные решения и действующие нормы.

Какой материал лучше бетон или пластик?

Однозначного ответа нет. Для конкретного объекта выбор зависит от условий установки и расчетных нагрузок. Полимерные конструкции выигрывают по массе и удобству монтажа, а железобетонные применяются там, где важны соответствующие прочностные характеристики.

Канализационный колодец это не просто доступ к подземной трубе. Он является рабочей точкой всей сети: через него контролируют направление потока, обслуживают трубопровод и решают проблемы на сложных участках. Поэтому при проектировании важнее всего правильно определить назначение, расположение и конструкцию колодца, а уже затем выбирать конкретный материал и исполнение.
